Expanzní nádoby
Expanzní nádoby na vodu jsou klíčovým prvkem každého vodárenského a topného systému, kde zajišťují stabilní tlak vody a ochranu čerpadel před častým spínáním. Díky vestavěnému vaku nebo membráně dokážou akumulovat přebytečnou vodu, vyrovnávat tlakové rázy a umožnit plynulý provoz celého systému.
K čemu expanzní nádoba slouží
- Udržování stálého tlaku v systému pitné a užitkové vody
- Ochrana čerpadla před častým spínáním, což prodlužuje jeho životnost
- Vyrovnání tlakových rázů při rychlých změnách odběru vody
- Akumulace vody v případě krátkodobého zvýšeného odběru nebo výpadku čerpadla
- Zlepšení komfortu odběru vody – stabilní tlak i při špičkových odběrech
Expanzní nádoby mohou být použity v domácích vodárnách, průmyslových čerpacích stanicích, topných systémech i v menších distribučních sítích.
Konstrukce a materiály
Expanzní nádoby jsou tvořeny kombinací ocelové nádoby a vnitřního vaku (membrány), který odděluje vodu od tlakového média (obvykle vzduchu nebo inertního plynu).

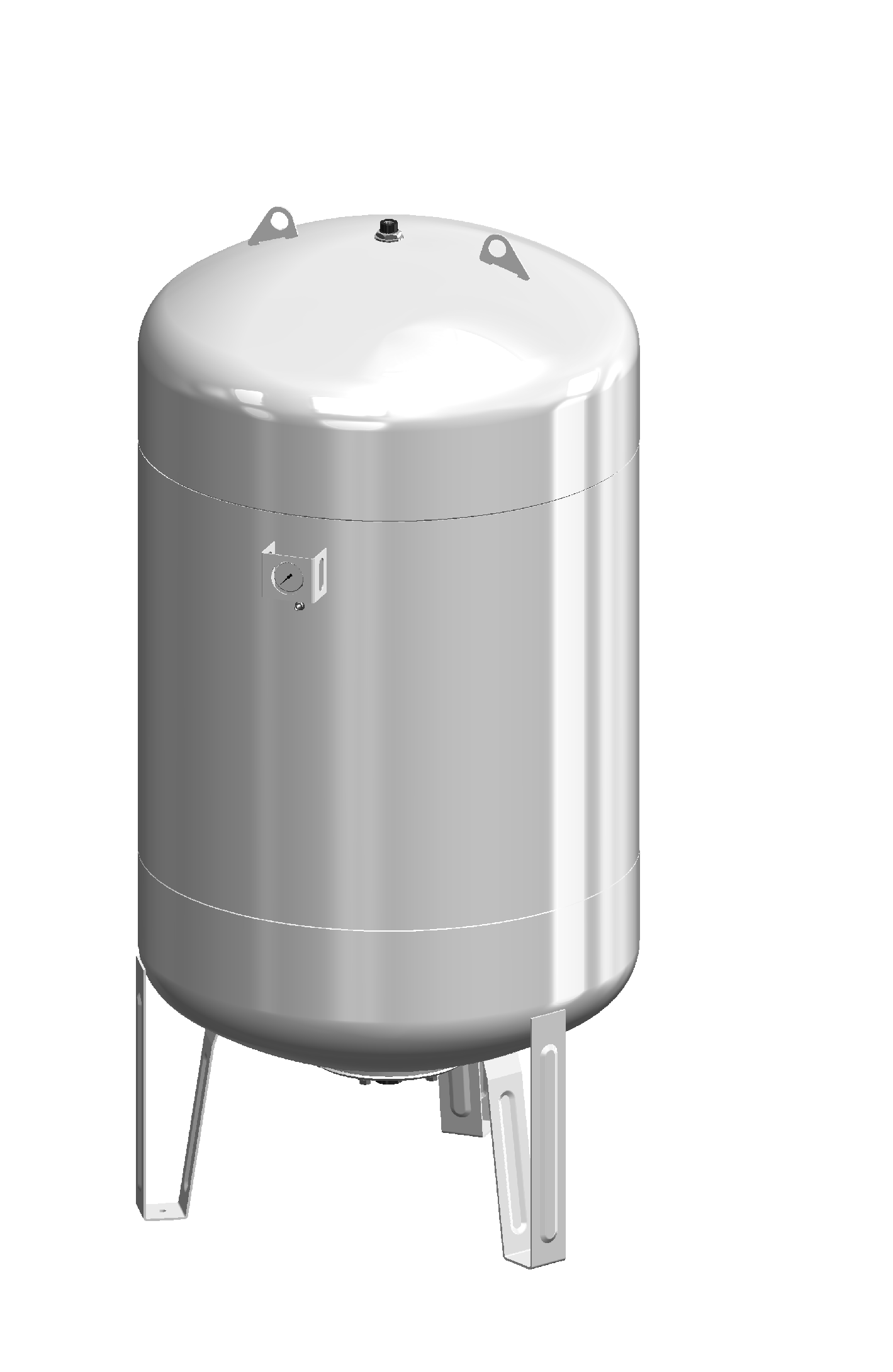

- Materiál nádoby: lakovaná ocel, nerezová ocel
- Vnitřní vak / membrána: odolný EPDM/butyl vhodný pro styk s pitnou a užitkovou vodou
- Povrchová úprava: vnější lak v libovolném odstínu RAL, vnitřní vak certifikovaný pro pitnou vodu
Rozsah objemů a tlaků
- Objemy: od 100 L do 10000 L (standardní řady), na zakázku i větší
- Provozní tlak: standardně 10 - 25 bar, dle systému a požadavku zákazníka
- Možnost výroby atypických objemů a tlakových konfigurací pro specifické instalace

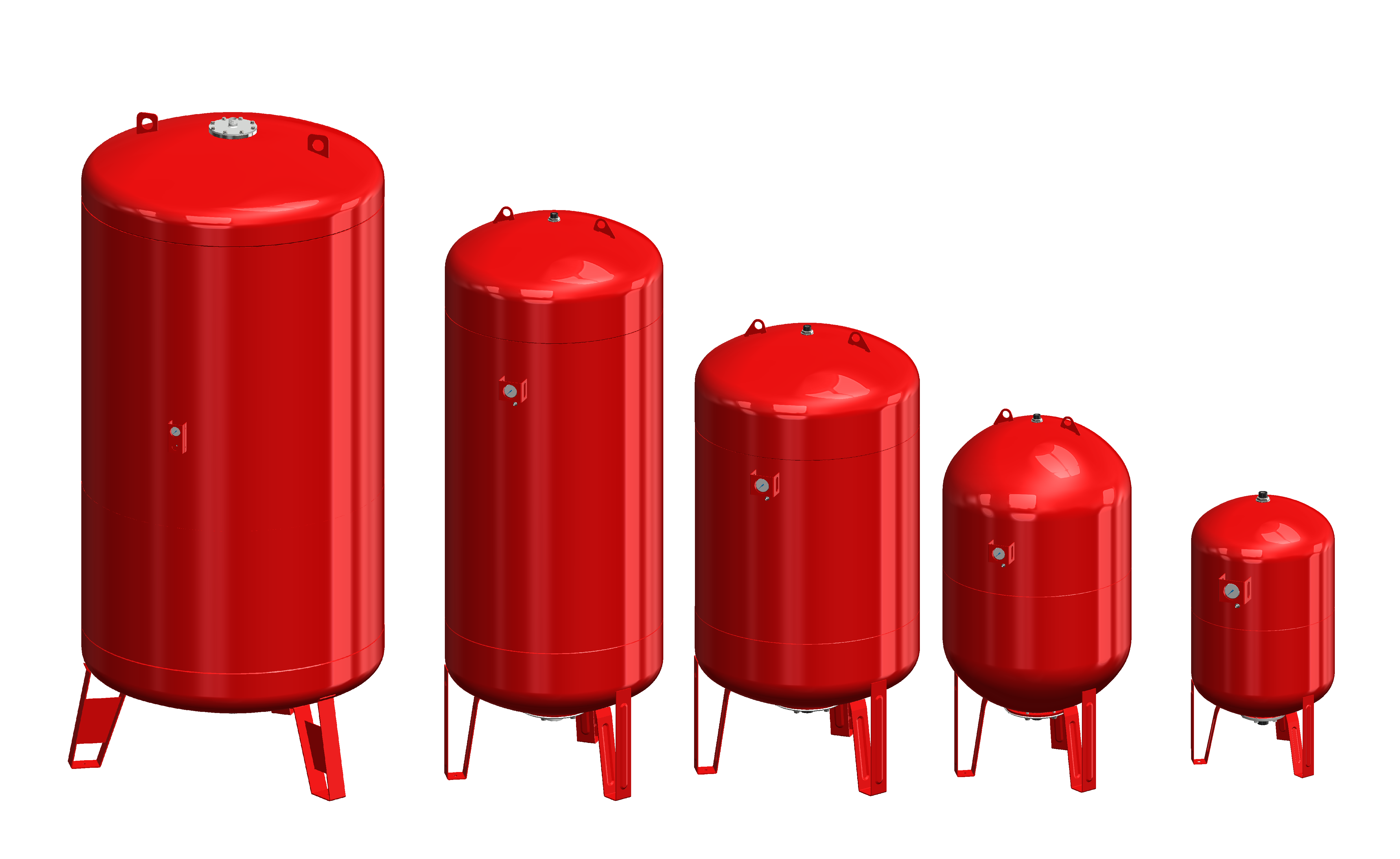

Typy expanzních nádob
- Vertikální provedení – úspora místa, vhodné pro kotelny a technické místnosti
- Horizontální provedení – stabilní instalace v sestavách s čerpadly
- Domácí vodárny – kompaktní provedení pro rodinné domy
- Průmyslové a komerční systémy – robustní konstrukce pro velké odběry
Legislativa a certifikace
Expanzní nádoby jsou vyráběny a certifikovány podle platných norem:
- PED 2014/68/EU – směrnice pro tlaková zařízení
- Certifikace materiálů pro styk s pitnou vodou
- Tlakové a funkční zkoušky před uvedením do provozu
- Dokumentace pro revize, kolaudaci a servis
Použití
- Domácí vodárny a rodinné domy
- Průmyslové vodárenské systémy
- Topné a chladicí systémy
- Malé distribuční sítě a čerpací stanice
- Systémy s proměnlivým odběrem vody, kde je potřeba stabilní tlak
- Vyměnitelný vak
- Záruka 5 let u lakovaných a 10 let u nerezových
Membránové vaky italské výroby
Expanzní nádoby jsou vybaveny vyměnitelným vakem italské výroby, který zajišťuje dlouhou životnost, spolehlivý provoz a hygienickou nezávadnost při styku s pitnou vodou. Vaky jsou vyrobeny z vysoce kvalitních elastomerů EPDM nebo BUTYL, které vynikají výbornou pružností, odolností proti stárnutí a minimální propustností. Materiály splňují evropské požadavky pro styk s pitnou vodou a jsou navrženy tak, aby odolaly dlouhodobému namáhání a tlakovým cyklům. Díky vyměnitelnému provedení lze vak snadno servisovat nebo vyměnit, což prodlužuje celkovou životnost nádoby a snižuje provozní náklady.

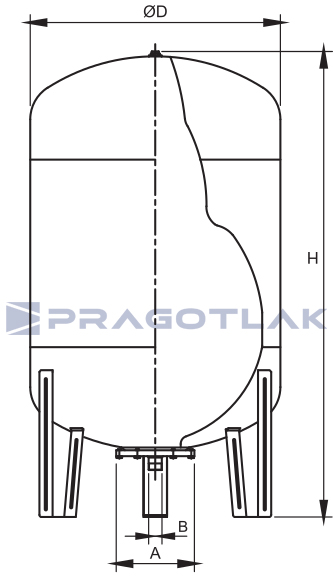

| Objem nádoby [l] |
Průměr D [mm] |
Výška H [mm] |
Průměr A [mm] |
Připojení B | Tlaky | Vyměnitelný vak | Pitná voda | Možnost úpravy rozměrů, připojení a tlaku | ||
| 10 bar | 16 bar | 25 bar | ||||||||
| 100 | Ø 460 | 970 | 146 | 1" | ✅ | ✅ | ✅ | ✅ | ✅ | ✅ ANO - dle požadavku |
| 150 | Ø 510 | 1070 | 146 | 1" | ✅ | ✅ | ✅ | ✅ | ✅ | ✅ ANO - dle požadavku |
| 200 | Ø 585 | 1120 | 146 | 1" | ✅ | ✅ | ✅ | ✅ | ✅ | ✅ ANO - dle požadavku |
| 300 | Ø 635 | 1240 | 256 | 1 1/4" | ✅ | ✅ | ✅ | ✅ | ✅ | ✅ ANO - dle požadavku |
| 500 | Ø 750 | 1520 | 256 | 1 1/4" | ✅ | ✅ | ✅ | ✅ | ✅ | ✅ ANO - dle požadavku |
| 750 | Ø 800 | 1690 | 256 | 1 1/4" | ✅ | ✅ | ✅ | ✅ | ✅ | ✅ ANO - dle požadavku |
| 1000 | Ø 800 | 2190 | 256 | 2" | ✅ | ✅ | ✅ | ✅ | ✅ | ✅ ANO - dle požadavku |
| 1500 | Ø 960 | 2430 | 300 | 2" | ✅ | ✅ | ✅ | ✅ | ✅ | ✅ ANO - dle požadavku |
| 2000 | Ø 1100 | 2525 | 300 | 2" | ✅ | ✅ | ✅ | ✅ | ✅ | ✅ ANO - dle požadavku |
| 2500 | Ø 1100 | 3030 | 300 | 2 1/2" | ✅ | ✅ | ✅ | ✅ | ✅ | ✅ ANO - dle požadavku |
| 3000 | Ø 1200 | 3030 | 300 | 2 1/2" | ✅ | ✅ | ✅ | ✅ | ✅ | ✅ ANO - dle požadavku |
| 4000 | Ø 1500 | 3030 | 300 | 3" | ✅ | ✅ | ✅ | ✅ | ✅ | ✅ ANO - dle požadavku |
| 5000 | Ø 1500 | 3440 | 300 | 3" | ✅ | ✅ | ✅ | ✅ | ✅ | ✅ ANO - dle požadavku |
| 6000 | Ø 1500 | 4070 | 415 | DN 80 | ✅ | ✅ | ✅ | ✅ | ✅ | ✅ ANO - dle požadavku |
| 8000 | Ø 1650 | 4135 | 415 | DN 80 | ✅ | ✅ | ✅ | ✅ | ✅ | ✅ ANO - dle požadavku |
| 10000 | Ø 1650 | 5135 | 415 | DN 80 | ✅ | ✅ | ✅ | ✅ | ✅ | ✅ ANO - dle požadavku |
| Teploty: - 10 °C až + 100 °C provozní ve vaku, teplota v systému až 130 °C | ||||||||||
